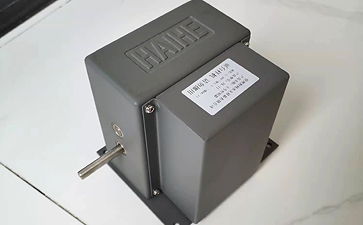

閘門行程限位開關是如何控制上下限位的

閘門行程限位開關在控制閘門上下限位方面發揮著至關重要的作用，其工作原理和控制方式相對復雜但精確。以下是關于閘門行程限位開關如何控制上下限位的詳細解析：

一、工作原理

閘門限位開關通常采用的是凸輪式微動開關。其工作原理是通過蝸桿與啟閉機轉動軸連接安裝，帶動內部渦輪轉動。凸輪隨渦輪轉動，慢慢接近微動開關，使其通斷發生變化，從而斷開或接通控制回路，實現限位功能。

二、控制上下限位的方式

?安裝與位置設定?：

閘門限位開關的安裝位置應選在啟閉機的合適位置，確保當閘門達到預設的上下限位時，開關能夠準確觸發。

在安裝完成后，需要根據實際需求設定閘門的上下限位位置。

?調整限位?：

通過調整內部凸輪的位置，當閘門達到設定位置時，開關能夠準確觸發。

調整過程中需要反復測試，以確保限位設置的準確性。

?具體操作步驟?（以電動閘門為例）：

?下限位調整?：先手動將閘門關閉到底，然后根據閘門高度確定絲桿高度，并留下安全距離。接著調整對應的限位開關（如PEN限位），確保當閘門到達完全關閉位置時，限位開關能夠準確觸發。

?上限位調整?：手動將閘門拉升至預定的高度，然后調整上限位開關（通常與電機相連），確保當閘門到達完全打開位置時，限位開關同樣能夠準確觸發。

三、注意事項與維護

?安全操作?：在調整限位開關時，務必確保電源已斷開，以避免觸電危險。同時，操作人員應站在安全位置，避免閘門突然動作造成傷害。

?定期檢查與維護?：定期對限位開關進行檢查和維護，確保其處于良好的工作狀態。如發現異常情況，應及時處理。

?環境要求?：保持開關周圍環境的清潔干燥，防止水分、灰塵等污染物對開關造成損害。

綜上所述，閘門行程限位開關通過精確的安裝、調整和維護，能夠實現對閘門上下限位的精準控制。這確保了閘門在預定的范圍內安全、穩定地運行，為各類水利工程和工業應用提供了重要的安全保障。
